1、《巖土工程勘察規范》（GB50021-2001,2009年版）
2、《高層民用建筑鋼結構技術規程》（JGJ 99-2015）
3、《鋼結構施工規范》（GB50755-2012）
4、《建筑工程施工質量驗收統一標準》（GB50300）
5、《建筑結構檢測技術標準》（GB/T50344）
6、《空間網格結構技術規程》（JGJ-7-2010）
7、《建筑與橋梁結構監測技術規范》（GB50982-2014）
8、《結構健康監測系統設計標準》（CECS 333：2012）
9、《建筑變形測量規范》（JGJ 8-2016）
10、《工程測量規范》（GB50026-2007）
11、《建筑抗震設計規范》（GB50011-2010）
12、《全球定位系統（GPS）測量規范》（GB/T18314-2009）
13、《建筑結構可靠性設計統一標準》（GB50068-2001）
14、《建筑結構荷載規范》（GB50009-2012）
15、《鋼結構設計規范》（GB50017-2003）
16、《公共建筑結構監測技術規范》（征求意見稿）
三 結構健康監測參項目
 |
施工過程階段
|
項目運營階段 |
| 風荷載監測 |
包括兩部分內容，其一是指主廠房頂部在結構主體封頂至施工結束工程竣工階段，針對建筑物所承受風荷載作用的監測。其二是指主廠房某部分在該部分施工結束至工程竣工期間內該部分建筑物在承受外部風荷載作用下的表面風壓的監測。 |
包括兩部分內容，其一是指建筑物在運營期間所承受風荷載作用的監測。其二是指塔樓建筑物關鍵部位在運營期間承受外部風荷載作用下的表面風壓的監測。 |
| 溫度監測 |
設置溫度測量層，本項監測是指施工全周期內，測量層各測量點在該層施工完畢至工程竣工階段，針對結構表面和結構體內溫度變化的監測。 |
設置溫度測量層，本項監測是指在建筑物運營期間，測量層各測量點在各個季節，各個時間段結構表面溫度變化的監測。 |
| 位移監測 |
指建筑物各個關鍵位移控制點，包括網架、環桁架、環桁架支座及看臺混凝土柱頂?shù)龋谠撽P(guān)鍵點施工完畢至全部結構竣工期間內，各施工階段該關鍵點各向位移的監測。 |
是指建筑物各個關鍵位移控制點，，在建筑運營使用期間各關鍵點各向位移的監測。 |
| 應變監測 |
指施工全周期內，測量層各監測點在該層施工完畢至工程竣工階段，針對結構構件隨施工過程應力應變的監測 |
主要是指結構在竣工投入使用后，測量層各測量點在各個時期，結構的變形監測。 |
| 沉降監測 |
指施工全周期內，針對主廠房各關鍵點隨施工過程結構標高的監測。 |
主要是指結構在竣工投入使用后，測量層各測量點在各個時期，基礎以及結構的沉降監測。 |

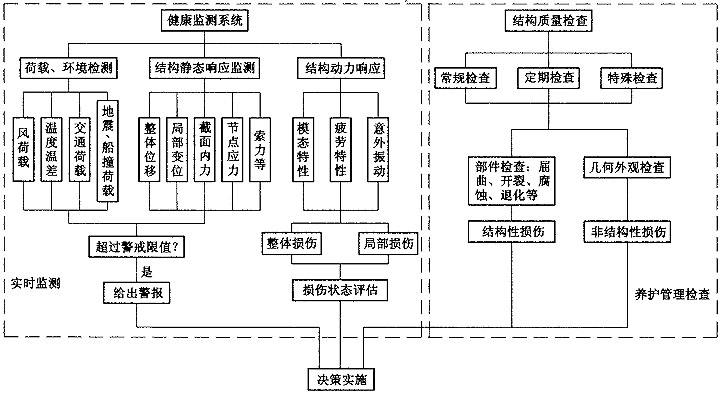

四 監測系統組成及功能
今天的社會已經建立了無數的建筑，其中有些是復雜架構設計。長期監測，也稱SHM，在結構體收到沉重的物理負荷、老化和其他外部因素的影響（如腐蝕、地震破壞）下，這涉及到把許多傳感器的關鍵區域，以便跟蹤內部的壓力、微小的變形及頻率的響應。
1、
監測系統組成
（1）傳感器系統 傳感器系統包括了所有感知結構環境、結構荷載、結構特性和結構響應的傳感器元件及網絡。傳感器系統是結構健康監測系統最前端的部分。根據所測量物理量的不同，傳感器可分為環境變化、荷載作用、結構特性和結構響應四種類型。
（2）數據處理與控制系統 數據處理與控制系統直接對測量信息進行處理和分析，并在此基礎上對結構運營狀態進行動態顯示。必要時進行結構控制，發布災害預警信息。
（3） 數據采集與傳輸系統 數據采集與傳輸系統包括了對傳感器系統獲得的信息進行采集和數據傳輸?shù)木W(wǎng)絡系統。是結構健康監測系統中進行測量信息傳輸?shù)牟糠?。?shù)據采集與傳輸系統由數據采集單元和數據傳輸網絡構成。
（4） 結構性能評估系統 結構性能評估系統是結構健康監測系統的核心部分。結合設計單位提供的結構設計信息、分析模型和監測系統獲得的實測監測信息，系統應能夠進行綜合的精細化結構特性分析、結構響應預測、結構參數及損傷識別、結構性能評估及分析結果可視化。
2、監測系統功能
（1）對結構使用過程中的風速、風向、氣壓等狀態進行實時同步監測；
（2）對結構使用過程中結構關鍵構件局部應變、結構樓層加速度響應、結構頂部風致位移狀態進行實時監測；
（3）對結構在強風過程中的工作狀態進行同步監測記錄，并實時顯示；
（4）對結構使用過程中的應力超界超界進行報警；
（5）對結構出現較大的位移及變形進行報警；
（6）實現結構響應狀況連續穩定的監測；
（7）具備數據挖掘功能，可對大量數據集進行尋找和分析，提取和校驗數據、創建與調試模型、對數據模型進行數據查詢以及維護數據挖掘模型的有效性；
五 結構健康監測參內容
1、
結構健康荷載及作用監測
（1）風荷載監測 風荷載監測應與結構的風致響應監測相結合，以建立起有效的荷載-響應關系，實現施工過程的結構應有姿態判別、強風災害的預警，以及風荷載作用下結構的損傷識別及性態評估。
（2）溫度監測 觀測塔樓環境的溫度變化，包括日溫度變化和季節溫度變化。沿建筑物立面高度設置測量區，用以測量不同建筑高度的溫度分布與變化；并且測點沿建筑的平面四周布置，用以測量不同建筑立面情況下的溫度分布與變化。
2、結構響應監測
測量主廠房關鍵構件的應變，關鍵構件包括：1)環形桁架的關鍵部位的上弦、下弦和斜腹桿；2)網架的關鍵部位的上弦、下弦和斜腹桿；3)格夠柱的關鍵部位的立柱。
3、結構健康結構及構件狀態監測
（1）標高監測 在施工階段，應采用適當?shù)难a償技術修正建筑的初始樓面標高，使得最終的樓面標高與設計標高相一致，樓面標高補償技術采用預測的方式進行。
（2）沉降監測 為準確了解和控制塔樓的沉降，各階段應對主廠房的沉降進行監測。
六
監測案例
1、
某跨度大橋結構監測；
2、橋梁在線健康監測；
3、某科技館新館中庭鋼桁架整體提升；
4、屋脊桁架（1300噸）整體提升就位；
5、三層連廊（1100噸）整體提升就位；
6、二層連廊（1100噸）整體提升就位。
