從20世紀9O年代起,玻璃幕墻被廣泛應用于現代建筑。玻璃幕墻一般可分為隱框、明框和全玻璃幕墻,相比于后者,隱框、明框玻璃幕墻設計和施工技術較早引入國內,在既有建筑中最為常見。顧名思義,明框幕墻是將玻璃鑲嵌于橫梁上的兩邊支承結構(橫梁支承于立柱上,玻璃和立柱間有固定卡具),從室外可見幕墻邊框。不同于明框幕墻,隱框幕墻是使用硅酮結構膠將玻璃四邊粘在橫梁和立柱上,室外看不到幕墻骨架。隱框幕墻玻璃與框架的主要粘結材料是結構膠,硅酮結構膠的保用期一般為10年,現在大多數既有隱框幕墻的服役時間已經超過1O年,這就意味著不少的既有隱框幕墻可能存在因膠材老化導致的安全隱患。此外,玻璃幕墻可能存在玻璃自爆、撞擊損壞、承載力不足等其他缺陷。考慮到既有玻璃幕墻存在的諸多隱患和國家相關政策文件,有必要加強對既有玻璃幕墻的安全檢查和加固措施,下文將結合相關規范和筆者的工作經驗對既有隱框幕墻的檢測方法及要點進行說明。

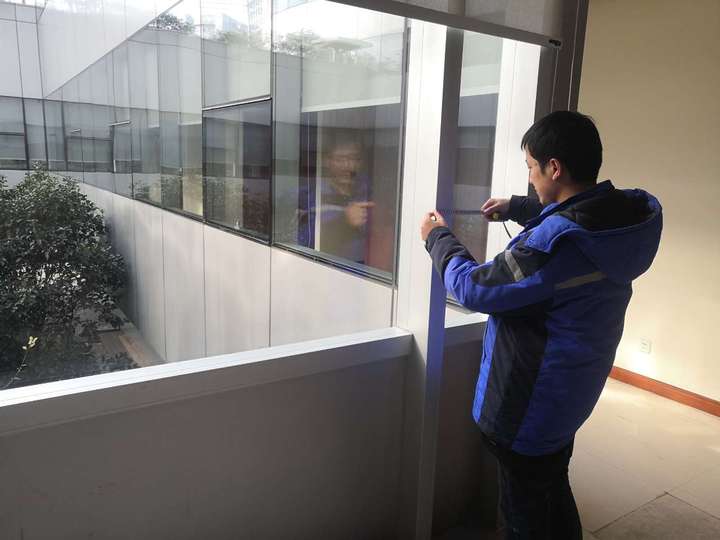

隱框既有玻璃幕墻主要組成成分為玻璃、膠和框架,現場檢測和鑒定內容主要針對這三個組成部分。入場檢測前,尚應對檢測工程的基本概況和設計、施工圖紙等資料進行詳細了解,由于幕墻檢查可能涉及高空作業,有必要在入場前對所有檢測人員進行安全培訓和設備檢查,確保檢測工作順利進行。隱框既有玻璃幕墻現場檢測,在連接正常的情況下,正常使用環境下金屬框架承載性能一般不至于有較大變化,可弱化對金屬框架的檢查,現場的檢測重點應為玻璃和膠材的檢測

對于膠材常規的檢測方法為目測、觸碰、現場拉伸試驗、邵氏硬度法等,近年來國內學者嘗試采用動態法測試隱框玻璃膠材的粘結性能,從國外引進的吸盤法和氣囊法在國內也有應用,但其現場操作性較差,尚需配合位移計、百分表、傳感器等儀器使用,不便于操作。根據筆者現場膠材檢測經驗,除使用目測、觸碰等常規方法外,考慮現場檢查的方便性,推薦使用邵氏硬度法和動態法,其原理和操作方法如下文所述。GB16776-2005{建筑用硅酮結構密封膠》規定膠材的硬度范圍為20~60,對于現場裸露的密封膠或結構膠,可采用邵氏硬度計檢測膠材的表面硬度,用以判定膠材的硬化程度。該方法簡單、快捷,能定量化說明膠材的質量,結合常規檢測方法(如外觀目測、觸碰檢查)。原理為采用具有一定形狀的鋼制壓針,在試驗力作用下垂直壓入試樣表面,當壓足表面與試樣表面完全貼合時,壓針尖端面相對壓足平面有一定的伸出長度,以值的大小來表征邵氏硬度的大小,值越大,表示邵氏硬度越低,反之越高。計算公式為:HA=100一L/O.025。

由于膠材的質量與多項指標有關(硬度只是其中指標之一),膠材品種較多,其初始邵氏硬度、硬度發展趨勢不同,現有的試驗數據尚不能全部反應各種硅酮結構密封膠邵氏硬度隨時問而變化的規律,故單一的采用邵氏硬度計檢測膠材的硬度以判定膠材質量的方法并不可行,根據筆者經驗,邵氏硬度法應當結合常規檢測方法(如外觀目測、觸碰檢查等)或其他方法,綜合判定膠材質量。中國建筑材料科學研究院(以下簡稱建材院)有部分學者提出采用動態法檢測既有玻璃幕墻安全性能J。該法在原理上基本可行,但實際應用經驗尚不足。該方法主要針對既有隱框玻璃幕墻,隱框玻璃幕墻玻璃四邊通過硅酮結構膠與框架粘連,四邊粘連后玻璃振動受約束,其四邊約束狀態介于四邊固支和四邊簡支之間,對于特定約束的矩形薄板,其固有頻率不受外力影響,是約束物的基本特征之一如約束形態發生改變,如局部脫膠、松動等,都會引起約束物固有頻率的改變。根據彈性力學理論,對于四邊支撐的矩形薄板,四邊固定時其頻率最大,四邊簡支時頻率最小。
據研究固有頻率的大小與約束大小成線性關系;當結構膠質量下降時,其粘結程度降低,對應的固有頻率減小。根據設計規范,要求隱框玻璃幕墻的結構膠極限強度不低于0.7MPa,將此強度作為評價結構膠的最低臨界強度。通過老化試驗,確定該臨界強度對應的固有頻率值大約高出玻璃四邊簡支對應頻率的20%左右??梢哉J為,當實測玻璃頻率低于該頻率時,就可以認為結構膠剩余粘結強度不足,玻璃存在危險。建材院學者通過大量試驗和理論分析,提出了以頻率區間劃分玻璃幕墻安全等級的方法。
