橋梁結構檢測是一項重要的工程檢測技術，旨在通過對橋梁結構的全面或局部檢測，確定橋梁的結構狀況、承載能力、使用性能等指標，為橋梁的安全使用提供保隨障著。交通事業的不斷發展，橋梁結構檢測技術也不斷得到改進和完善?，F(xiàn)場檢測通常包括下列內容：外觀損傷、混凝土強度、鋼筋銹蝕電位、混凝土中氯離子含量、混凝土中鋼筋分布及保護層厚度、混凝土碳化深度、混凝土電阻率、混凝土內部缺陷等。

一、結構外觀檢查

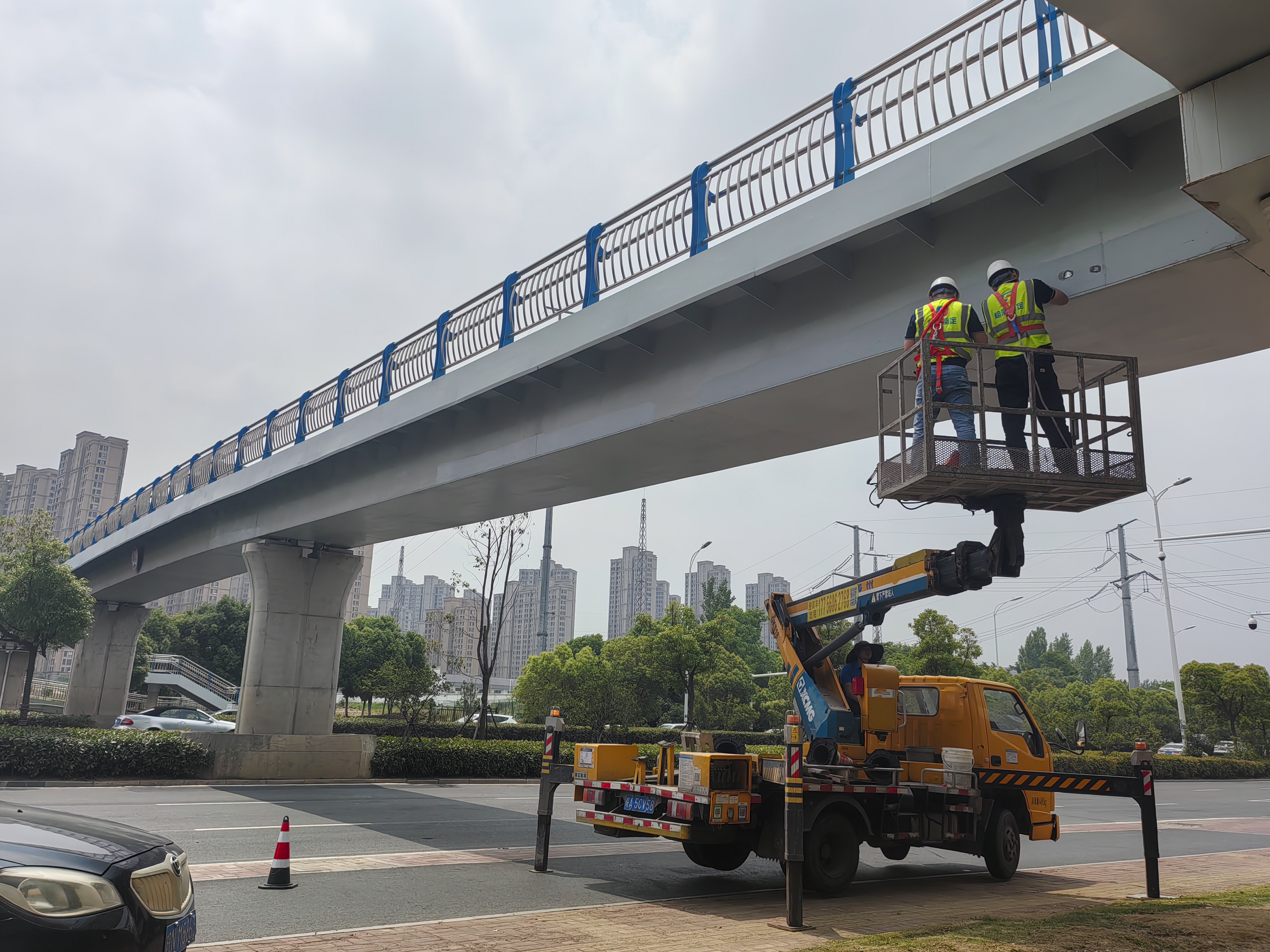

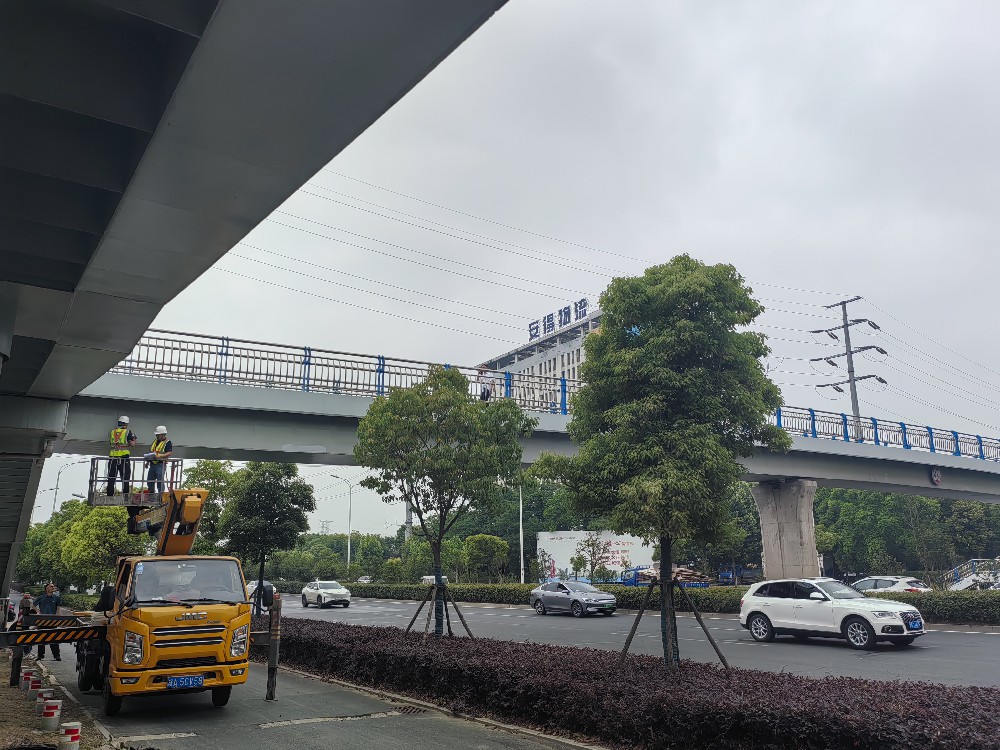

結構外觀檢查主要以人力目測為主,輔以刻度放大鏡、鋼卷尺測量和錘擊檢查等手段,對結構物表面損傷、病害等進行檢查，對檢查結果盡可能采用坐標圖形或照相并結合文字描述進行記錄。

1、橋梁結構外觀檢查的主要內容：

(1)構件是否完好，有無損壞、開裂、剝落、銹跡，涂裝有無老化變色、起皮等病害。

(2)橋面鋪裝是否平整，有無裂縫、局部坑槽、積水、沉陷、波浪、碎邊;混凝土橋面是否有剝離滲漏，鋼筋是否露筋、銹蝕，填縫料是否老化、損壞，橋頭有無跳車。伸縮縫是否堵塞卡死，連接部件有無松動、脫落、局部破壞。

(3)排水設施是否良好，橋面泄水管是否堵塞和破損。人行道、緣石欄桿、扶手、防撞護欄和引道護欄(柱)有無撞壞、斷裂、松動、錯位、缺件、剝落、銹蝕等。

(4)橋梁結構有無異常變形，有無異常的豎向振動、橫向擺動等情況。

(5)支座是否有明顯缺陷，活動支座是否靈活，位移是否正常。

(6)橋位區段河床沖淤變化情況?；A(chǔ)是否受到?jīng)_刷損壞外露、懸空、下沉，墩臺及基礎是否受到生物腐蝕。墩臺是否受到船只或漂浮物撞擊而受損。

(7)翼墻(側墻、耳墻)有無開裂、傾斜、滑移、沉降、風化剝落和異常變形。錐坡護坡調治構造物有無塌陷，鋪砌面有無缺損勾縫脫落、灌木雜草叢生。

2、橋面系構件的外觀檢查

(1)橋面鋪裝層縱橫坡是否順適，有無嚴重的裂縫(龜裂、縱橫裂縫)、坑槽、波浪、橋頭跳車、防水層漏水。

(2)伸縮縫是否有異常變形、破損脫落、漏水，是否造成明顯的跳車。

(3)人行道構件、欄桿、護欄有無撞壞、斷裂、錯位、缺件、剝落、銹蝕等。

(4)橋面排水是否順暢，泄水管是否完好、暢通，橋頭排水溝功能是否完好，錐坡有無沖蝕、塌陷。

3、鋼筋混凝土和預應力混凝土梁橋的外觀檢查

(1)梁端頭、底面是否損壞，箱形梁內是否有積水,通風是否良好。

(2)混凝土有無裂縫、滲水、表面風化、剝落、露筋和鋼筋銹蝕，有無堿集料反應引起的整體龜裂現象?；炷帘砻嬗袩o嚴重碳化。

(3)預應力鋼束錨固區段混凝土有無開裂,沿預應力筋的混凝土表面有無縱向裂縫。

(4)梁(板)式結構的跨中、支點及變截面處,懸臂端牛腿或中間鉸部位，剛構的固結處和桁架節點部位,混凝土是否開裂、缺損和出現鋼筋銹蝕。

(5)裝配式梁橋應注意檢查連接部位的缺損狀況。

①組合梁的橋面板與梁的結合部位及預制橋面板之間的接頭處混凝土有無開裂、滲水。

②橫向聯結構件是否開裂，連接鋼板的焊縫有無銹蝕斷裂.邊梁有無橫移或向外傾斜。

4、拱橋的外觀檢查

(1)主拱圈的拱板或拱肋是否開裂。鋼筋混凝土拱有無露筋、鋼筋銹蝕。圬工拱橋砌塊有無壓碎、局部掉塊，砌縫有無脫離或脫落、滲水，表面有無苔蘚、草木滋生，拱鉸工作是否正常,空腹拱的小拱有無較大的變形、開裂、錯位，立墻或立柱有無傾斜、開裂。

(2)拱上立柱(或立墻)上下端、蓋梁和橫系梁的混凝土有無開裂、剝落露筋和銹蝕。中、下承式拱橋吊桿上下錨固區的混凝土有無開裂、滲水，吊桿錨頭附近有無銹蝕現象,外罩是否有裂紋，錨頭夾片、楔塊是否發生滑移，吊桿鋼索有無斷絲。采用型鋼或鋼管混凝士的勁性骨架拱橋，混凝土是否沿骨架出現縱向或橫向裂縫。

(3)拱的側墻與主拱圈間有無脫落，側墻有無鼓突變形、開裂，實腹拱拱上填料有無沉陷。肋拱橋的肋間橫向聯結是否開裂、表面剝落鋼筋外露、銹蝕等。

(4)雙曲拱橋拱肋處橫向聯結拉桿是否松動或斷裂，拱波與拱肋結合處是否開裂、脫開，拱波之間砂漿有無松散脫落，拱波頂是否開裂、滲水等。

(5)薄殼拱橋殼體縱、橫向及斜向是否出現裂縫及系桿是否開裂。

(6)系桿拱的系桿是否開裂，無混凝土包裹的系桿是否有銹蝕。

5、鋼橋的外觀檢查

(1)構件（特別是受壓構件）是否扭曲變形、局部損傷。

(2)鉚釘和螺栓有無松動脫落或斷裂，節點是否滑動、錯裂。

(3)焊縫邊緣(熱影響區)有無裂紋或脫開。

(4)油漆層有無裂紋起皮、脫落,構件有無銹蝕。

6、懸索橋和斜拉橋的外觀檢查

(1)主梁或加勁梁的檢查，按預應力混凝土或鋼結構的相應要求進行。

(2)懸索橋的錯碇及錨桿有無異常的撥動。錨頭、散索鞍有無銹蝕破損,錨室(錯洞)有無開裂變形、積水，溫濕度是否符合要求。

(3)主纜、吊桿及斜拉索的表面封閉防護是否完好，有無破損、老化。

(4)懸索橋的索鞍是否有異常的錯位、卡死、輥軸歪斜，構件是否有銹蝕、破損，主纜索跨過索鞍部分是否有擠扁現象。

(5)懸索橋吊桿上端與主纜索的索夾是否有松動、移位和破損,下端與梁連接的螺栓有無松動。

(6)索體是否開裂鼓脹及變形,必要時可剝開護套檢查索內干濕情況和鋼索的銹蝕情況。檢查后應做好保護套剝開處的防護處理。

(7)逐個檢查錨具及周圍混凝土的情況，錨具是否滲水、銹蝕，是否有銹水流出的痕跡，周圍混凝土是否開裂。必要時可打開錨具后蓋抽查錨杯內是否積水、潮濕，防銹油是否結塊、乳化失效，錯杯是否銹蝕。

(8)檢查索端出索處鋼護簡、鋼管與索套管連接處的外觀情況。檢查鋼護簡是否松動脫落、銹蝕、滲水,抽查連接處鋼護簡內防水墊圈是否老化失效，簡內是否潮濕積水。

二、結構混凝土強度的檢測評定

結構混凝土強度的檢測方法可分為無損檢測半破損檢測和破損檢測。目前橋隧工程常用的回彈法、超聲回彈綜合法、取芯法、回彈結合取芯法等測定混凝土強度。

使用這些方法要注意橋隧工程結構的特點。混凝土橋梁結構有其特殊性，混凝土強度檢測評定分為結構或構件的強度檢測評定與承重構件的主要受部部位的強度檢測評定。如主梁,根據具體檢測目的和檢測要求，選擇合適的方法進行檢測時，可對主梁整個(批)構件進行檢測評定,也可對主梁跨中部位進行混凝土強度的檢測評定，但測區布置必須滿足相關的規范規定。隧道工程中使用時同樣要給予關注。

原則上對結構不采取破損檢測，但在其他方法不能準確評定結構(構件)或承重構件主要受力部位的混凝土強度時，應采用取芯法或取芯法結合其他方法綜合評定。在結構上鉆、截取試件時，應盡量選擇承重構件的次要部位或次要承重構件，并應采取有效措施，確保結構安全。鉆、截取試件后，應及時進行修復或加固處理。

三、鋼筋銹蝕電位的檢測

鋼筋混凝土結構物的耐久性問題越來越引起人們的重視，而鋼筋銹蝕則是影響結構物耐久性的主要因素之一，隨著工業污染及建筑結構的老化,鋼筋銹蝕問題越來越突出，直接影響到結構物的安全使用。

鋼筋銹蝕是一個電化學過程，這已為人們所共知，然而電化學過程的起始與發展還取決于許多復雜的因素,一些工程技術人員往往不重視或不甚了解這些因素的作用原理與鋼筋銹蝕的密切關系，甚至在設計、施工及使用過程中增加一些不利的人為因素，使結構物過早出現腐蝕問題。此外,一-切防護措施，均應在全面分析和了解影響鋼筋銹蝕的各種因素的基礎上制訂和實施。方能得到預期效果。

當混凝土中的堿濃度超過一定臨界值后,集料中如微晶和隱晶硅等活性礦料就會起化學反應而生成一種凝膠， 而這種凝膠往往是吸水膨脹的,一旦混凝土遭受水的侵蝕，就使凝膠膨脹，從而產生過高的內應力，導致混凝土脹裂,這樣一來就加快了混凝土的表面剝落。一旦鋼筋表面鈍化膜局部破壞或變得致密度差，即不完整，則鈍化膜處就會形成陽極,而周圍鈍化膜完好的部位構成陰極，從而形成了若干個微電池。雖然有些微電池處于抑制狀態，但在一定條件下可以激化， 從而使其處于活化狀態發生氧化還原反應，這樣就造成鋼筋的銹蝕,宏觀上混凝土和握裹其中的鋼筋形成半電池,而我們也正是通過檢測以上所述的處于活化狀態的鋼筋銹蝕半電池電位來判斷當下混凝土內的鋼筋銹蝕活化程度。

半電池電位法：半電池電位法是指利用混凝土中鋼筋銹蝕的電化學反應引起的電位變化來測定鋼筋銹蝕狀態。通過測定鋼筋/混凝土半電池電極與在混凝土表面的銅硫酸銅參考電極之間電位差的大小，來評定混凝土中鋼筋的銹蝕活化程度。此方法主要針對半電池電位法檢測混凝土中鋼筋銹蝕狀況的原理，規定儀器的使用方法、檢測方法和判定標準的應用方法。

鋼筋銹蝕狀況檢測范圍應為主要承重構件或承重構件的主要受力部位，或根據一般檢查結果有跡象表明鋼筋可能存在銹蝕的部位。用于估測在用的現場和試驗室硬化混凝土中無鍍層鋼筋的半電池電位，測試與這些鋼筋的尺寸和埋在混凝土中的深度無關，可以在混凝土構件使用壽命中的任何時期使用。

此方法用于檢測混凝土中鋼筋的銹蝕活化程度。已經干燥到絕緣狀態的混凝土或已發生脫空層離的混凝土表面,測試時不能提供穩定的電回路，不適用本方法。對特殊環境，如海水浪濺區、處于鹽霧中的混凝土結構等，不具有普遍適用性。電位的測量需由有經驗的、從事結構檢測的工程師或相關技術專家完成并解釋,除了半電池電位測試之外，還有必要使用其他數據，如氯離子含量碳化深度、層離狀況、混凝土電阻率和所處環境調查等，以掌握鋼筋腐蝕情況及其對結構使用壽命可能產生的影響。

四、鋼筋分布及保護層厚度檢測

1、 應用范圍

混凝土中鋼筋分布及保護層厚度的檢測針對主要承重構件或承重構件的主要受力部位，或鋼筋銹蝕電位測試結果表明鋼筋可能銹蝕活化的部位,以及根據結構檢算及其他檢測需要確定的部位。在下列情況下需進行檢測:

(1)用于估測混凝土中鋼筋的位置、深度和尺寸。

(2)在無資料或其他原因需要對結構進行調查的情況下；

(3)進行其他測試之前需要避開鋼筋進行的測試。

2、檢測方法及原理

(1)檢測方法:采用電磁無損檢測方法確定鋼筋位置，輔以現場修正確定保護層厚度，估測鋼筋直徑，量測值精確至1mm。

(2)檢測原理:儀器探頭產生一個電磁場，當某條鋼筋或其他金屬物體位于這個電磁場內時，會引起這個電磁場磁力線的改變，造成局部電磁場強度的變化。電磁場強度的變化和金屬物大小與探頭距離存在-定的對應關系。 如果把特定尺寸的鋼筋和所要調查的材料進行適 當標定，通過探頭測量并由儀表顯示出來這種對應關系，即可估測混凝土中鋼筋的位置深度和尺寸。
